主要特点

• 恒流，恒阻，恒压，恒功率，恒流+恒压，恒阻+恒压六种高速动作模式；
• 过流，过压，过功率，过热，极性反接保护；
• 高亮度，真空VFD屏，双排四路同步显示；
• 电路软启动时间设定，可根据设定电压值带载；
• 电池测试及短路功能；
• 提供动态测试，上升下降斜率设定；
• 支持外部触发输入，输出；
• 提供外部电流波形监视端子；
• 支持远端电压补偿，多个数据存储；
• 开机自检，软件校正，标准仪器架设计；
• 采用工业自动化的业界标准Modbus协议；
• 支持RS232，RS485，USB通讯。

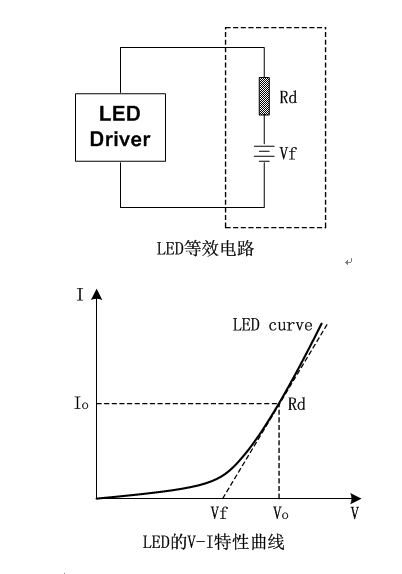

▲CR-LED测试功能
传统的电子负载在测试LED驱动电源时，因为不能真实的模拟LED串的特性而导致无法正常工作。M98&M99系列LED专用电子负载在传统电子负载的CR模式下，增加了导通电压的设置，使得当加在电子负载两端的电压大于导通电压时电子负载才工作，反之电子负载不工作。这样就能完全真实地模拟LED串的工作特性，满足LED驱动电源的测试要求。

以下是LED测试中的几项关键参数：
Vo  ： LED电源带载LED串时的稳定工作电压；
Io  ： LED电源输出电流；
Vf ：  二极管的导通电压；
Rd ：  LED阻抗值；
Rd Coef ：LED电源电阻系数；













动态测试
动态测试操作能够使负载在两种负载电流或电压间反复切换，此功能可以用来测试电源的动态特性。动态测试操作可以用前面板(Shift+Tran)键使能或失能，在动态测试操作以前，应首先设置动态测试操作的相关参数(Shift+S-Tran)。这些参数包括：A值，A脉宽时间，A上升到B的上升沿时间，B 值, B值脉宽时间，B下降到A的下降沿时间，及动态测试模式。
动态测试模式可分为连续模式，脉冲模式及触发模式。


                                            连续操作模式


                                          触发操作模式


                                           脉冲操作模式


自动测试


电池测试



型  号	M9812
额定输入	功率	300W
	电流	0-30A
	电压	0-150V
定电流模式(CC)	量程	0-3A	0-30A
	分辨率	0.1mA	1mA
	精度	0.03%+0.05%FS	0.03%+0.05%FS
定电压模式(CV)	量程	0.1-19.999V	0.1-150V
	分辨率	1mV	10mV
	精度	0.03%+0.02%FS	0.03%+0.02%FS
定电阻模式(CR) (当输入电压和电流值≥满量程的10%)	量程	0.03Ω-10KΩ	0.03Ω-5KΩ
	分辨率	16位	16位
	精度	0.1%+0.1%FS	0.1%+0.1%FS
定功率模式(CW) (当输入电压和电流值≥满量程的10%)	量程	0-300W	0-300W
	分辨率	1mW	10mW
	精度	0.1%+0.1%FS	0.1%+0.1%FS
电压测量值	电压	0-19.999V	0-150V
	分辨率	1mV	10mV
	精度	0.015%+0.03%FS	0.015%+0.03%FS
电流测量值	电流	0-3A	0-30A
	分辨率	0.01mA	0.1mA
	精度	0.03%+0.05%FS	0.03%+0.08%FS
功率测量值    (当输入电压和电流值≥满量程的10%)	功率	100W	300W
	分辨率	1mW	10mW
	精度	0.1%+0.1%FS	0.1%+0.1%FS
电池测试功能	电池输入:0.1-150V;测量值: 容量=0-99999AH; 分辨率=0.1mA; 测试时间=0.1S-999H
动态测试功能	动态编程: 0-25kHZ; 2.5A/uS;  T1&T2:60uS-999S;  精度:±15% offset+10%FS
电流软启动时间	1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS   精度:±15% offset+10%FS
LED测试	shift+▲打开，VFD屏右下角显示D字符，重复关闭
短路功能	电流(CC)	≒3.3A	≒33A
	电压(CV)	0V
	电阻(CR)	≒28mΩ
温度	工作	0～40℃
	储存	–10℃～70℃

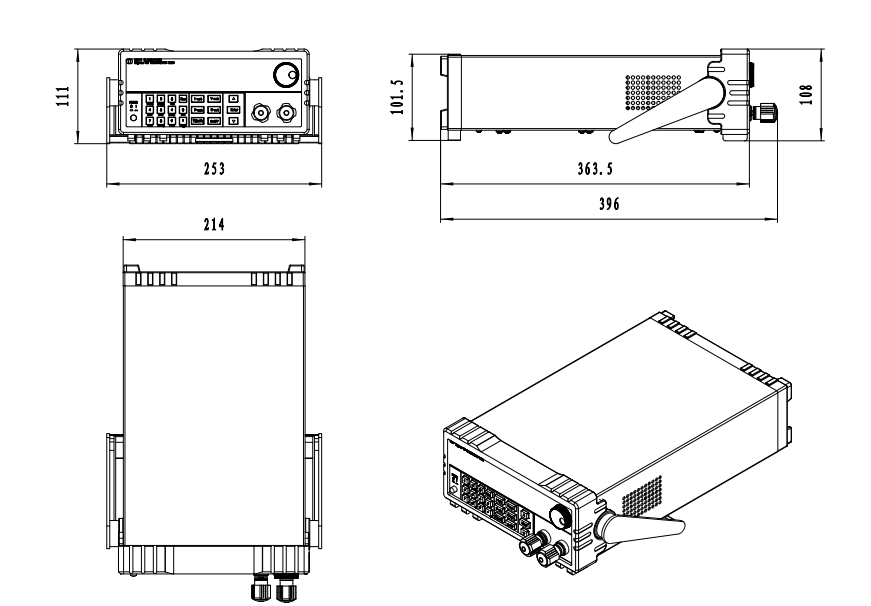

尺寸	W*H*D(mm)	214*108*365
重量	Kg	3.5

          M131-RS232 用于通讯（选件）

    M132-RS485 用于通讯（选件）



M133-USB 用于电脑通讯（选件）



AC 电源线（配件）

M151 19 寸 上架支架（选件）
