主要特点:
- 恒流，恒阻，恒压，恒功率，恒流+恒压，恒阻+恒压六种高速动作模式；
- 可操作电压低至0.1V@100A 0.7V@700A；
- 过流，过压，过功率，过热，极性反接保护；
- 高亮度，真空VFD屏，双排四路同步显示；
- 根据温度变化，无极伺服智能风扇系统；
- 电路软启动时间设定，可根据设定电压值带载；
- 电池测试及短路功能；
- 提供动态测试, 上升下降斜率设定；
- 支持外部触发输入，输出；
- 提供外部电流波形监视端子；
- 支持远端电压补偿，多个数据存储；
- 开机自检，软件校正，标准仪器架设计；
- 采用工业自动化的业界标准Modbus协议；
- 支持RS232，RS485，USB通讯。

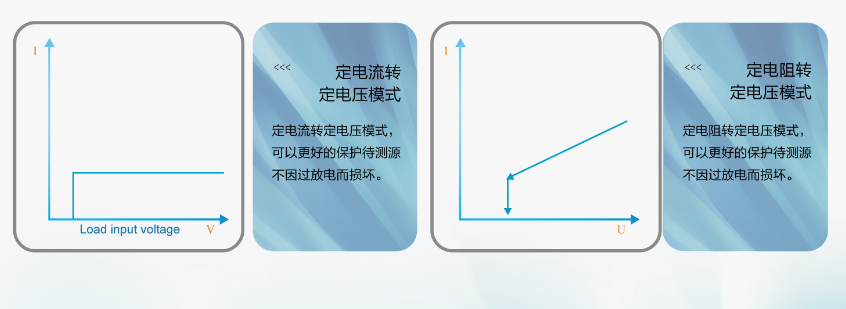

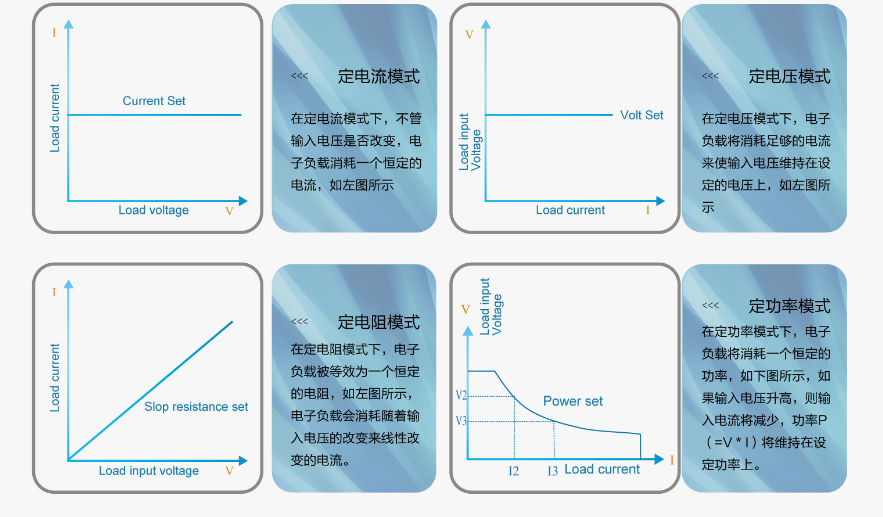

多种工作模式：
M97系列电子负载具有CC,CV,CR,CW,CC+CV,CR+CV 多种工作模式，可满足各种测试要求。

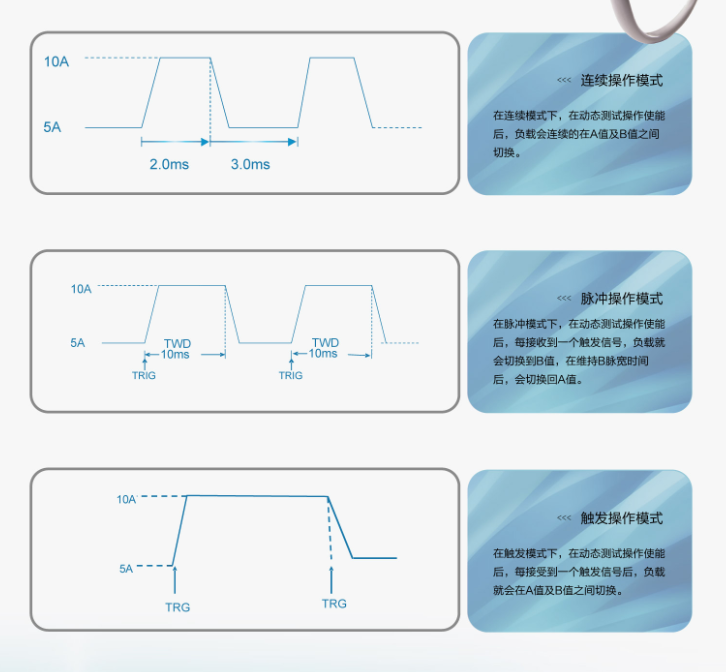

动态测试
动态测试操作能够使负载在两种负载电流或电压间反复切换，此功能可以用来测试电源的动态特性。动态测试操作可以用前面板(Shift+Tran)键使能或失能，在动态测试操作以前，应首先设置动态测试操作的相关参数(Shift+S-Tran)。这些参数包括：A值，A脉宽时间，A上升到B的上升沿时间，B 值, B值脉宽时间，B下降到A的下降沿时间，及动态测试模式。
自动测试
电池测试功能
型 号 M9716L700 额定输入 功率 3000W 电流 0-700A 电压 0-20V 可操作电压≥
(取决于电流大小)0.1V@100A 0.7V@700A 定电流模式(CC) 量程 0-70A 0-700A 分辨率 1mA 10mA 精度 0.05%+0.1%FS 0.1%+0.15%FS 定电压模式(CV) 量程 0-5V 0-20V 分辨率 0.1mV 1mV 精度 0.03%+0.05%FS 0.03%+0.05%FS 定电阻模式(CR) (当输入电压和电流值≥满量程的10%) 量程 0.001Ω-10KΩ 0.001Ω-5KΩ 分辨率 16位 16位 精度 1%+0.5%FS 1%+0.5%FS 定功率模式(CW) (当输入电压和电流值≥满量程的10%) 量程 0-3000W 0-3000W 分辨率 1mW 10mW 精度 1%+0.5%FS 1%+0.5%FS 电压测量值 电压 0-5V 0-20V 分辨率 0.1mV 1mV 精度 0.015%+0.05%FS 0.015%+0.05%FS 电流测量值 电流 0-70A 0-700A 分辨率 0.1mA 1mA 精度 0.5%+0.5%FS 0.5%+0.5%FS 功率测量值(当输入电压和电流值≥满量程的10%) 功率 100W 3000W 分辨率 1mW 10mW 精度 1%+0.5%FS 1%+0.5%FS 电池测试功能 测量值:容量=0-100000Ah; 分辨率=1mA; 测试时间=0.1s-1000h 动态测试功能 动态编程: 0-25kHz; 0-17.5A/μs; T1&T2:40μs-1000s; 上升时间&下降时间:40μs-100s 电流软启动时间 40μs-100s 短路功能 电流上限 ≒77A ≒770A 启动电压 0V 导通内阻 ≒1mΩ 温度 工作 0～40℃ 储存 –10℃～70℃ 尺寸 W*H*D(mm) 428*207*453.5 重量 kg 31.6
M131-RS232 用于通讯（选件）M132-RS485 通讯线 用于通讯（选件）
M133-USB用于电脑通讯（选件）
AC 电源线（配件）
