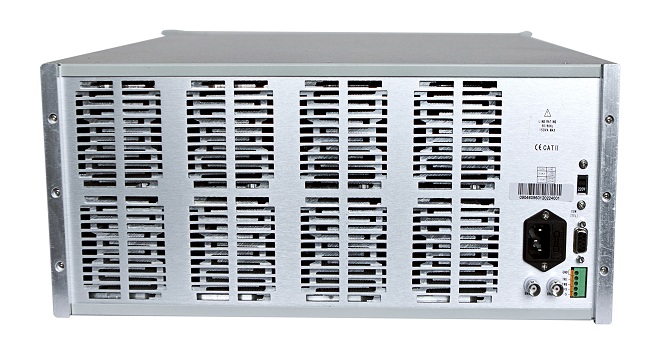

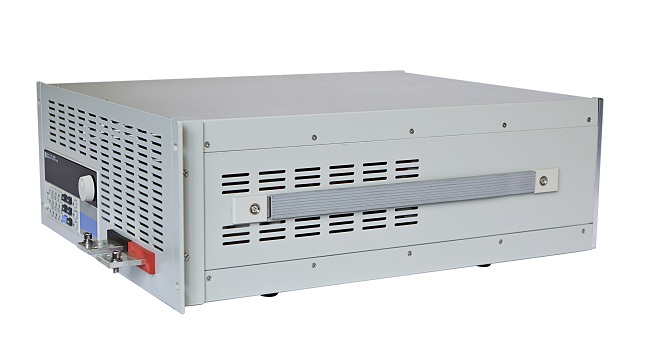

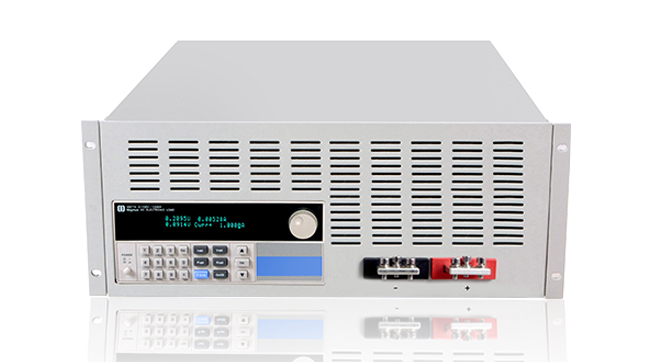

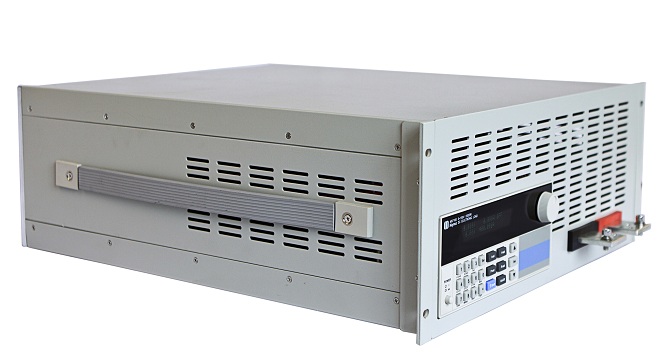

M9716L400(0-400A/0-80V/2000W)


M9716L400(0-400A/0-80V/2000W)

M9716L系列电子负载针对氢燃料电池的低电压大电流的特性,采用高性能芯片,独特的电路设计,研发出了新一代的氢燃料电池专用的低电压直流电子负载。该系列提供0.1mV,1mA的解析度,单机低至0.5mΩ的导通内阻,满量程电流上升速度可至20A/μs(40μs爬升到800A),功率密度大,外观新颖,生产工艺科学严谨,具有低导通内阻,高性价比,为氢燃料电池和其他低电压大电流的电源产品提供测试解决方案。
  • 简介
  • 参数
  • 配件
  • 应用
  • 产品上架尺寸
  • 选型表

主要特点:

  • 恒流,恒阻,恒压,恒功率,恒流+恒压,恒阻+恒压六种高速动作模式;
  • 可操作电压低至0.2V@100A   0.8V@400A;
  • 过流,过压,过功率,过热,极性反接保护;
  • 高亮度,真空VFD屏,双排四路同步显示;
  • 根据温度变化,无极伺服智能风扇系统;
  • 电路软启动时间设定,可根据设定电压值带载;
  • 电池测试及短路功能;
  • 提供动态测试, 上升下降斜率设定;
  • 支持外部触发输入,输出;
  • 提供外部电流波形监视端子;
  • 支持远端电压补偿,多个数据存储;
  • 开机自检,软件校正,标准仪器架设计;
  • 采用工业自动化的业界标准Modbus协议;
  • 支持RS232,RS485,USB通讯。

多种工作模式:

M97系列电子负载具有CC,CV,CR,CW,CC+CV,CR+CV 多种工作模式,可满足各种测试要求。




动态测试

动态测试操作能够使负载在两种负载电流或电压间反复切换,此功能可以用来测试电源的动态特性。动态测试操作可以用前面板(Shift+Tran)键使能或失能,在动态测试操作以前,应首先设置动态测试操作的相关参数(Shift+S-Tran)。这些参数包括:A值,A脉宽时间,A上升到B的上升沿时间,B 值, B值脉宽时间,B下降到A的下降沿时间,及动态测试模式。





自动测试




电池测试功能


型  号 M9716L400
额定输入 功率 2000W
电流 0-400A
电压 0-80V
可操作电压≥
(取决于电流大小)
0.2V@100A   0.8V@400A
定电流模式(CC) 量程 0-40A 0-400A
分辨率 1mA 10mA
精度 0.05%+0.1%FS 0.1%+0.15%FS
定电压模式(CV) 量程 0.1-19.999V 0.1-80V
分辨率 1mV 10mV
精度 0.03%+0.02%FS 0.03%+0.02%FS
定电阻模式(CR) (当输入电压和电流值≥满量程的10%) 量程 0.03Ω-10KΩ 0.03Ω-5KΩ
分辨率 16位 16位
精度 0.1%+0.1%FS 0.2%+0.2%FS
定功率模式(CW) (当输入电压和电流值≥满量程的10%) 量程 0-2000W 0-2000W
分辨率 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
电压测量值 电压 0-19.999V 0-80V
分辨率 0.1mV 1mV
精度 0.015%+0.03%FS 0.015%+0.03%FS
电流测量值 电流 0-40A 0-400A
分辨率 0.1mA 1mA
精度 0.05%+0.15%FS 0.1%+0.2%FS
   功率测量值(当输入电压和电流值≥满量程的10%) 功率 100W 2000W
分辨率 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
电池测试功能  测量值:容量=0-100000Ah; 分辨率=1mA; 测试时间=0.1s-1000h
动态测试功能  动态编程: 0-25kHz; 0-10A/μs; T1&T2:40μs-1000s; 上升时间&下降时间:40μs-100s
电流软启动时间  40μs-100s
短路功能 电流上限 ≒44A ≒440A
启动电压  0V
导通内阻 ≒2mΩ
温度 工作 0~40℃
储存 –10℃~70℃
尺寸 W*H*D(mm) 428*207*453.5
重量 kg 31.6

M131-RS232 用于通讯(选件)
M132-RS485 通讯线 用于通讯(选件)


M133-USB用于电脑通讯(选件)





AC 电源线(配件)

电动车充电器 开关电源   手机充电器
电源板 手机电池 LED驱动器

服务器电源 电子元器件 充电桩
太阳能电池 电动汽车 超级电容
