主要特点:
- 恒流,恒阻,恒压,恒功率,恒流+恒压,恒阻+恒压六种高速动作模式;
- 过流,过压,过功率,过热,极性反接保护;
- 高亮度,真空VFD屏,双排四路同步显示;
- 根据温度变化,无极伺服智能风扇系统;
- 电路软启动时间设定,可根据设定电压值带载;
- 电池测试及短路功能;
- 提供动态测试, 上升下降斜率设定;
- 支持外部触发输入,输出;
- 提供外部电流波形监视端子;
- 支持远端电压补偿,多个数据存储;
- 开机自检,软件校正,标准仪器架设计;
- 采用工业自动化的业界标准Modbus协议;
- 支持RS232,RS485,USB通讯。
多种工作模式:
M97系列电子负载具有CC,CV,CR,CW,CC+CV,CR+CV 多种工作模式,可满足各种测试要求。
动态测试
动态测试操作能够使负载在两种负载电流或电压间反复切换,此功能可以用来测试电源的动态特性。动态测试操作可以用前面板(Shift+Tran)键使能或失能,在动态测试操作以前,应首先设置动态测试操作的相关参数(Shift+S-Tran)。这些参数包括:A值,A脉宽时间,A上升到B的上升沿时间,B 值, B值脉宽时间,B下降到A的下降沿时间,及动态测试模式。
自动测试(LIST)
电池测试功能

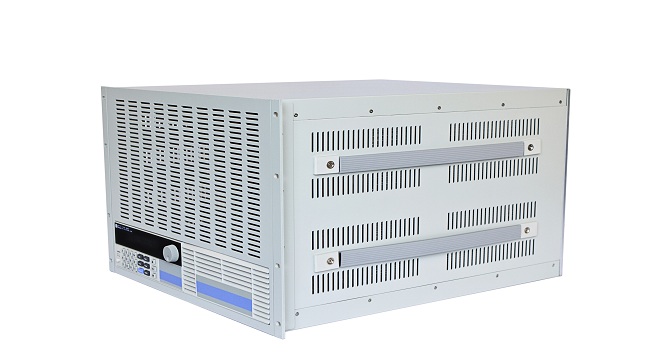

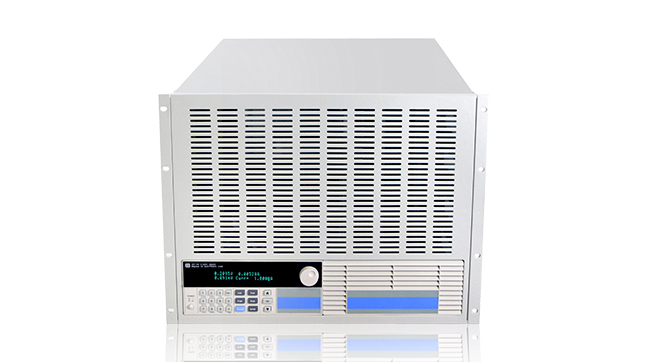

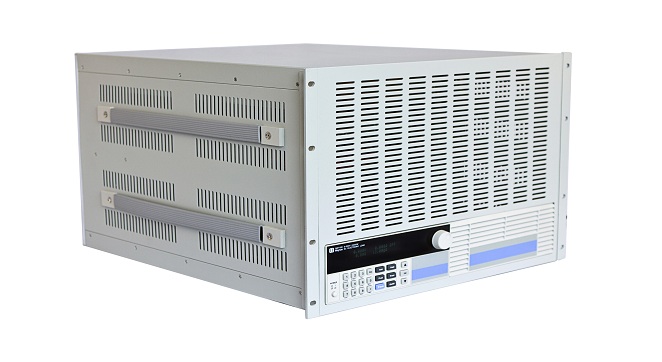

型 号 M9718B 额定输入 功率 6000W 电流 0-120A 电压 0-500V 定电流模式(CC) 量程 0-12A 0-120A 分辨率 1mA 10mA 精度 0.05%+0.05%FS 0.1%+0.05%FS 定电压模式(CV) 量程 0.1-19.999V 0.1-500V 分辨率 1mV 10mV 精度 0.03%+0.02%FS 0.03%+0.05%FS 定电阻模式(CR) (当输入电压和电流值≥满量程的10%) 量程 0.03Ω-10KΩ 0.03Ω-5KΩ 分辨率 16位 16位 精度 0.1%+0.1%FS 0.1%+0.1%FS 定功率模式(CW) (当输入电压和电流值≥满量程的10%) 量程 0-6000W 0-6000W 分辨率 1mW 10mW 精度 0.1%+0.1%FS 0.1%+0.1%FS 电压测量值 电压 0-19.999V 0-500V 分辨率 1mV 10mV 精度 0.015%+0.03%FS 0.015%+0.05%FS 电流测量值 电流 0-12A 0-120A 分辨率 0.1mA 1mA 精度 0.03%+0.05%FS 0.1%+0.08%FS 功率测量值 (当输入电压和电流值≥满量程的10%) 功率 100W 6000W 分辨率 1mW 10mW 精度 0.1%+0.1%FS 0.1%+0.1%FS 电池测试功能 电池输入:0.1-150V; 最大测量值:容量=999AH; 分辨率=0.1mA; 测试时间=1S-16H
动态测试功能 动态编程: 0-25kHZ; 5A/uS; T1&T2:60uS-999S; 精度:±15% offset+10%FS
电流软启动时间 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS 精度:±15% offset+10%FS
短路功能 电流(CC) ≒13.2A ≒132A 电压(CV) 0V 电阻(CR) ≒35mΩ 温度 工作 0~40℃ 储存 –10℃~70℃ 尺寸 W*H*D(mm) 489.5*357*538.5 重量 Kg 70

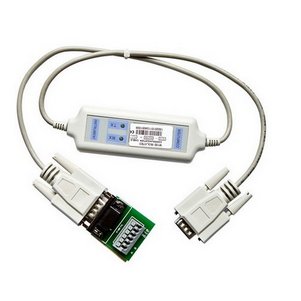

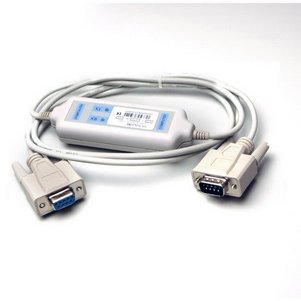

M131-RS232 用于通讯(选件)M132-RS485 通讯线 用于通讯(选件)

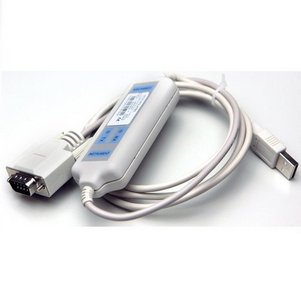

M133-USB用于电脑通讯(选件)
AC 电源线(配件)
Model
M9710
M9711
M9712
M9712B
M9712C
M9712B30
M9713
M9713B
M9714
M9714B
M9715
M9715B
Power
150W
150W
300W
300W
300W
300W
600W
600W
1200W
1200W
1800W
1800W
Current
0-30A
0-30A
0-30A
0-15A
0-60A
0-30A
0-120A
0-30A
0-240A
0-60A
0-240A
0-120A
Voltage
0-150V
0-150V
0-150V
0-500V
0-150V
0-500V
0-150V
0-500V
0-150V
0-500V
0-150V
0-500V
Model
M9716
M9716B
M9716E
M9717
M9717B
M9717C
M9718
M9718B
M9718D
M9718E
M9718F
M9834
Power
2400W
2400W
3000W
3600W
3600W
3600W
6000W
6000W
6000W
6000W
6000W
10KW
Current
0-240A
0-120A
0-480A
0-240A
0-120A
0-480A
0-240A
0-120A
0-240A
0-120A
0-480A
0-500A
Voltage
0-150V
0-500V
0-150V
0-150V
0-500V
0-150V
0-150V
0-500V
0-500V
0-600V
0-150V
0-150V
Model
M9835
M9835B
M9836
M9836B
M9837
M9837B
M9838
M9838B
M9839
M9839B
M9840
M9840B
Power
15KW
15KW
20KW
20KW
35KW
35KW
50KW
50KW
100KW
100KW
200KW
200KW
Current
0-500A
0-240A
0-500A
0-240A
0-500A
0-240A
0-500A
0-240A
0-500A
0-240A
0-1500A
0-500A
Voltage
0-150V
0-500V
0-150V
0-500V
0-150V
0-500V
0-150V
0-500V
0-150V
0-500V
0-150V
0-500V
