主要特点:

• 恒流，恒阻，恒压，恒功率，恒流+恒压，恒阻+恒压六种高速动作模式；
• 过流，过压，过功率，过热，极性反接保护；
• 高亮度，真空VFD屏，双排四路同步显示；
• 根据温度变化，无极伺服智能风扇系统；
• 电路软启动时间设定，可根据设定电压值带载；
• 电池测试及短路功能；
• 提供动态测试, 上升下降斜率设定；
• 支持外部触发输入，输出；
• 提供外部电流波形监视端子；
• 支持远端电压补偿，多个数据存储；
• 开机自检，软件校正，标准仪器架设计；
• 采用工业自动化的业界标准Modbus协议；
• 支持RS232，RS485，USB通讯。

多种工作模式：

M97系列电子负载具有CC,CV,CR,CW,CC+CV,CR+CV 多种工作模式，可满足各种测试要求。




动态测试

动态测试操作能够使负载在两种负载电流或电压间反复切换，此功能可以用来测试电源的动态特性。动态测试操作可以用前面板(Shift+Tran)键使能或失能，在动态测试操作以前，应首先设置动态测试操作的相关参数(Shift+S-Tran)。这些参数包括：A值，A脉宽时间，A上升到B的上升沿时间，B 值, B值脉宽时间，B下降到A的下降沿时间，及动态测试模式。




自动测试



电池测试功能

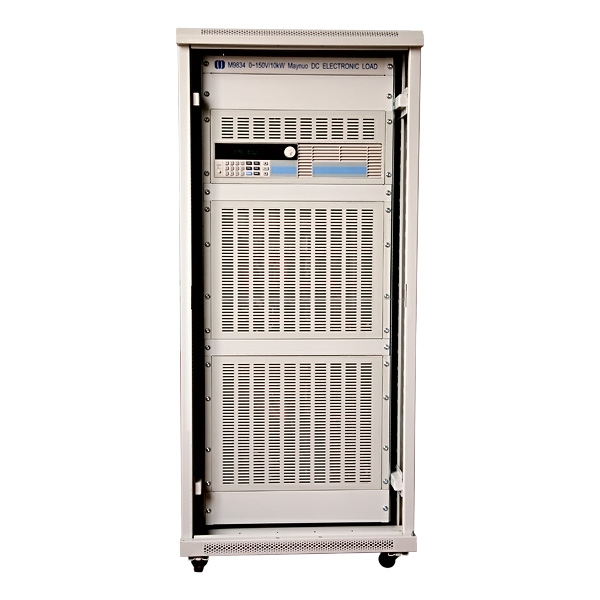

型  号 M9834 额定输入 功率 10KW 电流 0-500A 电压 0-150V 定电流模式(CC) 量程 0-50A 0-500A 分辨率 1mA 10mA 精度 0.1%+0.05%FS 0.15%+0.2%FS 定电压模式(CV) 量程 0.1-19.999V 0.1-150V 分辨率 1mV 10mV 精度 0.03%+0.02%FS 0.03%+0.02%FS  定电阻模式(CR)  (当输入电压和电流值≥满量程的10%) 量程 0.03Ω-10KΩ 0.03Ω-5KΩ 分辨率 16位 16位 精度 0.1%+0.1%FS 0.2%+0.15%FS  定功率模式(CW)  (当输入电压和电流值≥满量程的10%) 量程 0-7500W 0-10KW 分辨率 10mW 100mW 精度 0.1%+0.1%FS 0.2%+0.15%FS 电压测量值 电压 0-19.999V 0-150V 分辨率 1mV 10mV 精度 0.015%+0.03%FS 0.015%+0.03%FS 电流测量值 电流 0-50A 0-500A 分辨率 1mA 10mA 精度 0.1%+0.05%FS 0.15%+0.2%FS    功率测量值    (当输入电压和电流值≥满量程的10%) 功率 100W 10KW 分辨率 1mW 10mW 精度 0.1%+0.1%FS 0.2%+0.15%FS 电池测试功能 电池输入:0.1-150V;测量值: 容量=0-99999AH;  分辨率=0.1mA; 测试时间=0.1S-999H 动态测试功能 动态编程: 0-25kHZ; 5A/uS;  T1&T2:60uS-999S;  精度:±15% offset+10%FS 电流软启动时间 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS   精度:±15% offset+10%FS 短路功能 电流(CC) ≒55A ≒550A 电压(CV)  0V 电阻(CR) ≒5mΩ 温度 工作 0～40℃ 储存 –10℃～70℃ 尺寸 W*H*D(mm) 1880*700*700 重量 Kg 300

M131-RS232 用于通讯（选件）

M132-RS485 通讯线 用于通讯（选件）



M133-USB用于电脑通讯（选件）



AC 电源线（配件）
