M8871(0-60A/0-15V/900W)
- 简介
- 参数
- 配件
- 应用

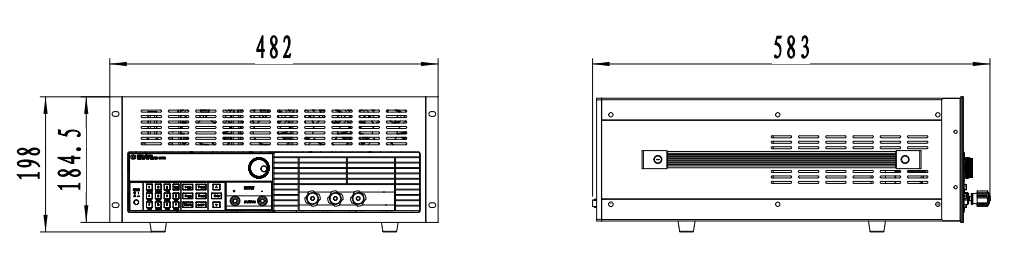

- 产品上架尺寸
- 选型表
主要特点:
低纹波和低噪音 高分辨率及精度0.1mV/0.01mA 内置高精度五位半电压表和毫欧姆表 支持高精度和动态编程输出 高亮度、真空VFD显示屏 根据温度变化,无极伺服智能风扇系统 支持远端电压补偿,多数据存储 支持外部触发输入、输出 开机自检,软件校正,标准仪器架设计 使用标准SCPI通信协议 支持RS232/RS485/USB通讯
较高电压上升沿
M88系列电源可以满足高速及高精确度的测试需求,在满足了高速的需求同时,仍保有了较低的纹波与噪声。较快的电压上升速度,适用于需快速进行输入电压升压等测试应用中 。
数字电压表和毫欧表
M88系列内建电压表和毫欧表
数字电压表:M88提供5½电压表来量测外部电压,量测范围为0~58V
数字毫欧表:M88提供了四线制测电阻的方法,测量范围为:0~10000mΩ
支持编程功能(LIST)
M88系列可编程直流电源通过顺序操作LIST每一个单步的输出值及时间来产生各种输出变化顺序,顺序中的参数包括单步时间、单步电压、单步电流、工作模式(单步、连续、循环)等。既可以在面板按键操作,也可以通讯方式编程远程控制。
远端补偿功能 (Sense)
M88系列可编程直流电源两线制输出时,由于回路有电流而导致在导线上产生了压降,那么到达负载端的电压实际上是小于电源的输出电压的。为了补偿连接负载的导线过长而引起的压降,就需要输出采用四线制接法,远端补偿功能允许直接在待测物端子上测量并自动加以电压补偿以提高测试精度。S+,S-:是远程量测端子。
触发保持输出功能(TRI KeepOut)
可设定TRI为保持输出控制口
TRI低电平时,电源输出状态为ON
TRI高电平时,电源输出状态为OFF
启用后,操作面板的On/Off按键无效
输出定时器
M88系列支持输出定时器功能,在Menu菜单中开启此功能并设置定时时间,从电源输出打开开始计时,到达设定的时间后电源将自动关闭输出。定时时间设置范围从1ms到1200h。
恒压/恒流自动转换功能
同时设置输出电压和输出电流,电源自动调节,可在随负载变化而发生的恒压模式到恒流模式的互相转换时保持不间断操作。
型号
M8871
额定输出
0-15V, 0-60A 负载调节率
<0.01%+1mV, <0.01%+0.1mA 设定值分辨率
0.1mV, 1mA 回读值分辨率
0.1mV, 0.1mA 设定值精度
0.01%+1mV,0.05%+6mA 回读值精度
0.03%+3mV, 0.05%+45mA
纹波
4mvp-p, 15mA rms 电压表精度
0-12V 精度: 0.02%+2mV; 0-58V 精度: 0.02%+5mV 毫欧表精度
10W 0-1000mΩ 精度:0.2%+3mΩ;1000-10000mΩ 精度:0.2%+6mΩ 工作环境
0-40℃; 0-90%RH 使用电源
AC 125V/220V±10%; 50/60HZ 重量
45Kg 尺寸
482mm(W)*184.5mm(H)*531mm(D)
M131-RS232 用于通讯(选件)M132-RS485 通讯线 用于通讯(选件)
M133-USB用于电脑通讯(选件)
AC 电源线(配件)
Model
M8811
M8812
M8813
M8851
M8852
M8853
M8871
M8872
M8873
M8874
M8831
Power
150W
150W
150W
360W
600W
600W
900W
1050W
1125W
1100W
30W
Current
0-5A
0-2A
0-1A
0-60A
0-20A
0-8A
0-60A
0-35A
0-15A
0-11A
0-1A
Voltage
0-30V
0-75V
0-150V
0-6V
0-30V
0-75V
0-15V
0-30V
0-75V
0-100V
0-30V
