M8813(0-1A/0-150V/150W)

M88系列电源是一款为科研和实验室研发的可编程电源的新一代产品,属于线性电源,输出纹波小、高频干扰小,输出纯净度高。本系列产品具有高速上升沿速度(M8811电源的上升速度可小于10mS,M8851电源的上升速度可小于20mS,M8831电源的上升速度可小于1mS) ,高分辨率及精度0.1mV/0.01mA(M8831可达到0.001mA),输出电压测试基本精度可达0.02%+0.02%FS,电流精度可达0.05%+0.05%FS。可编程LIST功能,可协助用户模拟带载真实工况,或模拟各种输入扰动波形。M88系列电源兼具桌上型和系统型的特性,可任意搭配其他仪器,配备通讯接口,集成为特殊功能的测试系统,以完成不同场合下的测量需求。可通过面板键盘编辑程序,兼具电压表,欧姆表的功能,给用户的使用带来极大的方便,具有高性价比优势。
  • 简介
  • 参数
  • 配件
  • 应用
  • 产品上架尺寸
  • 选型表
主要特点:
  • 低纹波和低噪音
  • 高分辨率及精度0.1mV/0.01mA
  • 内置高精度五位半电压表和毫欧姆表
  • 支持高精度和动态编程输出
  • 高亮度、真空VFD显示屏
  • 根据温度变化,无极伺服智能风扇系统
  • 支持远端电压补偿,多数据存储
  • 支持外部触发输入、输出
  • 开机自检,软件校正,标准仪器架设计
  • 使用标准SCPI通信协议
  • 支持RS232/RS485/USB通讯

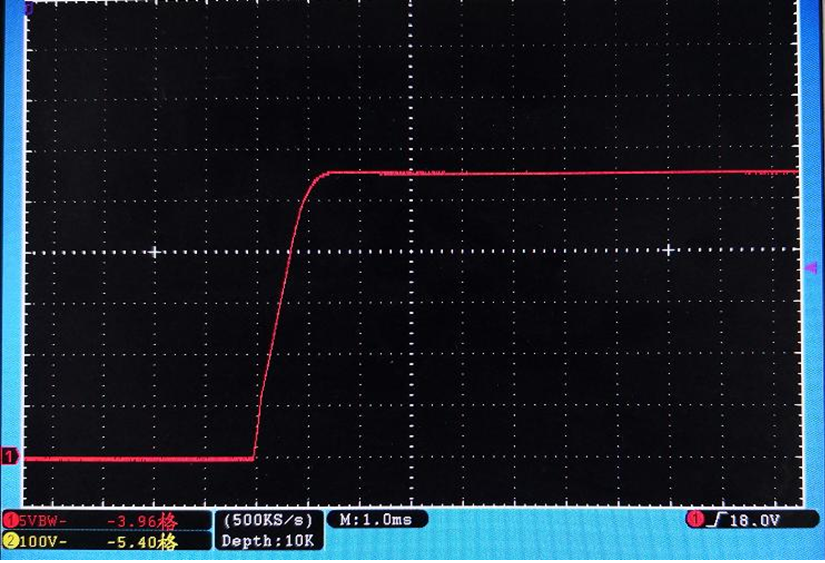

较高电压上升沿

M88系列电源可以满足高速及高精确度的测试需求,在满足了高速的需求同时,仍保有了较低的纹波与噪声。较快的电压上升速度,适用于需快速进行输入电压升压等测试应用中 。





数字电压表和毫欧表

M88系列内建电压表和毫欧表

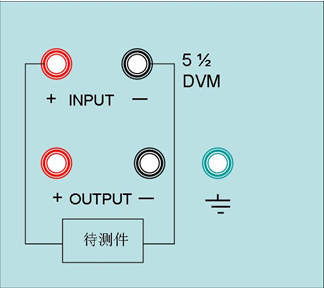

数字电压表:M88提供5½电压表来量测外部电压,量测范围为0~58V

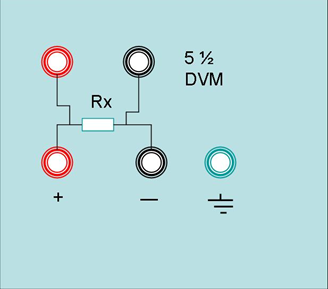

数字毫欧表:M88提供了四线制测电阻的方法,测量范围为:0~10000mΩ


支持编程功能(LIST)

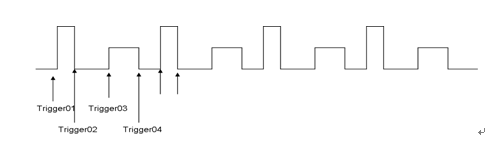

M88系列可编程直流电源通过顺序操作LIST每一个单步的输出值及时间来产生各种输出变化顺序,顺序中的参数包括单步时间、单步电压、单步电流、工作模式(单步、连续、循环)等。既可以在面板按键操作,也可以通讯方式编程远程控制。





远端补偿功能 (Sense)
M88系列可编程直流电源两线制输出时,由于回路有电流而导致在导线上产生了压降,那么到达负载端的电压实际上是小于电源的输出电压的。为了补偿连接负载的导线过长而引起的压降,就需要输出采用四线制接法,远端补偿功能允许直接在待测物端子上测量并自动加以电压补偿以提高测试精度。S+,S-:是远程量测端子。



触发保持输出功能(TRI KeepOut

可设定TRI为保持输出控制口

TRI低电平时,电源输出状态为ON
TRI高电平时,电源输出状态为OFF

启用后,操作面板的On/Off按键无效



输出定时器
M88系列支持输出定时器功能,在Menu菜单中开启此功能并设置定时时间,从电源输出打开开始计时,到达设定的时间后电源将自动关闭输出。定时时间设置范围从1ms到1200h。



恒压/恒流自动转换功能
同时设置输出电压和输出电流,电源自动调节,可在随负载变化而发生的恒压模式到恒流模式的互相转换时保持不间断操作。



型号

M8813

额定输出

0-150V, 0-1A

负载调节率

<0.01%+0.5mV, <0.01%+0.1mA

设定值分辨率

2mV, 0.01mA

回读值分辨率

0.1mV, 0.01mA

设定值精度

0.01%+10mV, 0.05%+0.1mA

回读值精度

0.02%+35mV, 0.05%+1mA

纹波

10mvp-p, 0.5mA rms

电压表精度

0-12V 精度: 0.02%+2mV;   0-58V 精度: 0.02%+5mV

毫欧表精度

10W 0-1000mΩ 精度:0.2%+3mΩ;1000-10000mΩ 精度:0.2%+6mΩ

工作环境

0-40℃;   0-90%RH

使用电源

AC 120V/220V±10%; 50/60HZ

重量

6.5Kg

尺寸

214mm(W)*101.5mm(H)*365mm(D)

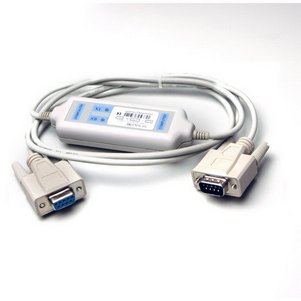

M131-RS232 用于通讯(选件)
M132-RS485 通讯线 用于通讯(选件)

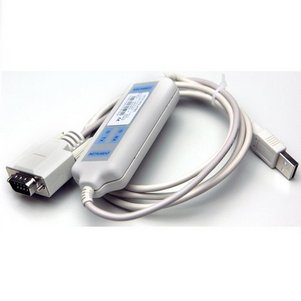

M133-USB用于电脑通讯(选件)





AC 电源线(配件)

M151 19 寸 上架支架(选件)

Model

M8811

M8812

M8813

M8851

M8852

M8853

M8871

M8872

M8873

M8874

M8831

Power

150W

150W

150W

360W

600W

600W

900W

1050W

1125W

1100W

30W

Current

0-5A

0-2A

0-1A

0-60A

0-20A

0-8A

0-60A

0-35A

0-15A

0-11A

0-1A

Voltage

0-30V

0-75V

0-150V

0-6V

0-30V

0-75V

0-15V

0-30V

0-75V

0-100V

0-30V
